Reparaturen


Wir reparieren: Elektronische Kleingeräte

Reparaturen

Unsere sehr gut bestückte Elektronik - Werkstatt bietet uns die Möglichkeit, vielfältige Reparaturen durchzuführen.
Neben einem sehr reichhaltig Vorrat an elektronischen Bauteile, können wir auch auf alle nötigen Meßgeräte zurückgreifen.



vorhandene Meßgeräte:


Oscilloscope
Multimeter (kalibriert)
Klirrfaktormessgerät
LCR Messbrücke
Gleichlauf- Prüfgerät
Spektrumanalisator
Wobbel- & Funktionsgenerator
Lötbad
Und sämtlichen Sicherheitseinrichtungen wie Trenntrafo oder Antistatik-Tisch


Unser überdurchschnittliches Lagerprogramm an Bauteilen:


Widerstände
Trimmer & Poties
Kapazitäten
Halbleiter
Steckverbinder
konfektionierte Kabel
Computerartikel
Telefonartikel


Wir reparieren :


Unterhaltungselektronik
Steuergeräte
Tontechnische Einrichtungen
Steuerelektroniken von Heizungen
und vieles mehr

Beispiele aus der Praxis:

Reparatur einer HiFi - Endstufen

Das Bild nebenan zeigt ein Platinenschaden, den ein Elektrolytkondensatorbrand in einer HiFi - Endstufe angerichtet hat.
Wie man erkennen kann, wurde die Platine beim Brand so heiß, dass sogar die Leiterschicht komplett geschädigt war.
Ursache des Brandes war ein überalterter Elektrolytkondensator, der zur Spannungsstabilisierung im Netzteil der Endstufe eingebaut war. Es ist ein sehr hoch-kapazitiver Elko. Pro Tonkanal waren 6 Elkos eingebaut, wovon fast alle Alterungsspuren aufwiesen.
Elektrolykondensatoren haben keine unbegrenzte Lebensdauer. Ihr Elektrolyt trocknet mit der Zeit aus, was zu Kapazitätsverlust führt. Werden sie nicht rechtzeitig ausgetauscht, laufen diese Elkos beim Betrieb jenseits Ihrer Belastungsgrenze, was zu Überhitzung und zu weiterem Austrocknen führt.
Im Extremfall kann es dann, wie hier, aufgrund der sehr hohen Temperaturen im Bauteil, zur Selbstentzündung kommen.
Der Kunde hatte den Brand zum Glück bemerkt und konnte einschreiten, bevor sich das Feuer weiter ausbreitete.

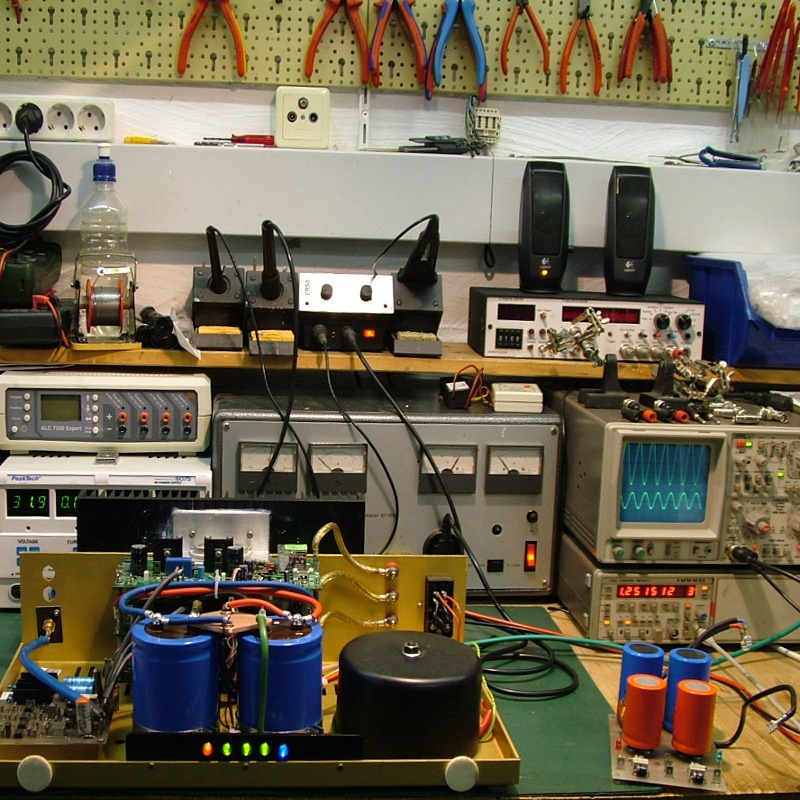

Wir besorgten für die Endstufe leistungsfähigere Elektrolytkondensatoren, das heißt Elkos mit noch höherer Kapazität. Was eine noch bessere Spannungsglättung bewirkte.
Die neuen Elkos waren so konzipiert, dass pro Tonkanal nur noch zwei Elkos nötig waren, was die Schaltung soweit vereinfachte, dass auf die geschädigte Platine komplett verzichtet werden konnte. Mittels einer dicken Kupferplatte wurden die Kontakte sehr extrem niederohmig.
Gleichzeitig sieht die neue Konstruktion gut aus und kommt in dem offenen Gehäuse super zur Geltung!!
Viel Spaß beim Hören!!!
